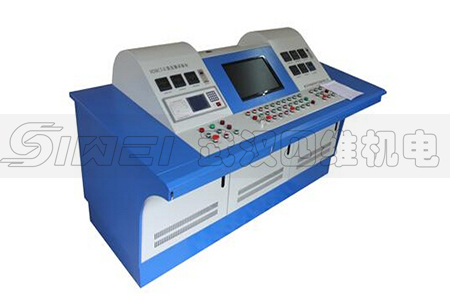

该试验台主要是对电力变压器，配电变压器的空载、负载特性进行试验，也可对被试变压器进行倍频感应及工频耐压试验以及倍频试验，该装置测量部分由高档单片机控制，数字显示，空载，短路等测试数据由单片机同步采样，避免了传统试验方法中电压，电流表，功率表分别读数并由人工计算造成的误差。执行标准：G B 1 0 9 4 . 5 - 2 0 0 8D L / T 5 9 6 - 2 0 0 5 G B / 5 0 1 - 2 0 0 6。

◆ 该台体可以完成电压等级1 0 K V、3 5 K V、1 1 0 K V、2 2 0 K V ,容量1 0 K V A - 1 0 0 0 0 K V A和以下变压器的空载试验、负载试验、工频试验、倍频试验的测量和控制部分
◆ 台体测量监视部分：输入三相电压监测仪表（数字显示），输入电流监测仪表（数字显示），台体输出电压监测仪表（数字显示），工频试验电压测量仪表（数字显示），工频试验电流测量仪表（数字显示），倍频试验电压测量仪表（数字显示），倍频试验电流测量仪表（数字显示）
◆ 台体操作控制部分：试验项目功能切换，台体电压输入输出控制；空负载试验电流换档控制；调压器升压、降压控制
◆ 台体保护部分：空负载试验过流保护、工频试验过流保护、倍频试验过流保护
◆ 台体供电方式是三线四线制供电方式
◆ 台体电流互感器部分：采用两只同型号0.05级电流互感器，互感器档位为多档位
◆ 高压互感器及中频无刷发电机外置
