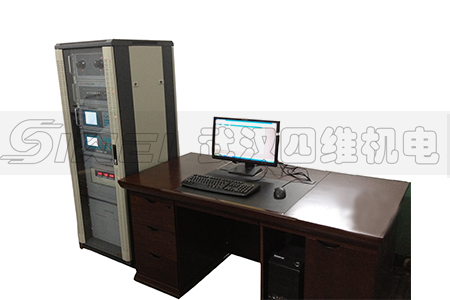

全自动互感器校验装置是我公司最新研发的新一代电子源互感器校验台，校验速度更快、测试数据更准确、稳定性更好、保护功能更完善。该装置由互感器校验仪、电压电流负荷箱、电子源控制柜等几部分组成。

◆ 测量对象：低压互感器、高压互感器、计量箱
◆ 测量量限：电流一次：5 A ~ 5 0 0 0 A ； 电流二次：5 A、1 A
电压一次：6 k V ~ 2 2 0 k V； 电压二次：2 0 0 V、1 0 0 V、1 0 0 V√3、1 0 0 V / 3
◆ 测量范围：同相分量（%）：0 . 0 0 0 1 ~ 2 0 0 . 0 分辨率：0 . 0 0 0 1
正交分量（’）：0 . 0 0 1 ~ 9 9 9 . 9 分辨率：0 . 0 0 1
阻抗（Ω）：0 . 0 0 0 1 ~ 6 0 . 0 分辨率：0 . 0 0 0 1
导纳（m s）：0 . 0 0 0 1 ~ 6 0 . 0 分辨率：0 . 0 0 0 1
◆ 误差精度：
同相分量( f )：=（f×2 % +δ×2 % 2个字）
正交分量(δ)：=（δ×2 % + f×2 % 5个字）
百分表：1级
◆ 工作范围：
电流：（1 % - 1 4 9 %）I n ( I n = 5 A）
( 5 % - 1 4 9 %）I n ( I n = 1 A )
电压：（5 % - 1 4 9 %）U n ( U n = 1 0 0 V，1 5 0 V，1 0 0 V /√3）
（ 5 % - 1 9 9 %）U n ( U n = 1 0 0 V / 3）
◆ 极性错误指示：额定工作电流（电压）的5 %以上，误差超过1 8 0 %时，有极性指示
◆ 变比错误指示：额定工作电流（电压）的5 %以上，误差超过3 0 %而小于1 8 0 %时，有变比错
误指示
