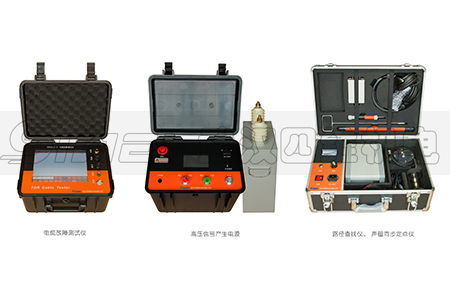

电缆故障测试仪采用了国际最高水平的时域反射（T D R）技术及安全可靠的电流耦合采样技术，故障波形自动判距、简单明了，使用方便愉快；整机采用工控塑料机箱，小巧精致，易携带；人机界面友好，即使非专业人员操作，依然可以很快熟悉并使用，高效、准确的完成电缆故障测试工作。

◆ 采样方法：低压脉冲法、冲击闪络法、速度测量法
◆ 采样速率：2 0 0 M H z、1 0 0 M H z、8 0 M H z、4 0 M H z、2 0 M H z、1 0 M H Z
◆ 脉冲宽度：0 . 0 5μs、0 . 1μs、0 . 2μs、0 . 5μs、1μs、2μs、8μs
◆ 波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定
◆ 冲击高压：3 5 k V及以下
◆ 测试距离：＜6 0 k m
◆ 分辨率：1 m
◆ 测试精度：0 . 1 m
◆ 显示方式：工业级8寸彩色触摸液晶屏
◆ 操作方式：触摸屏操作、物理旋钮操作
◆ 分析设置：滚屏、缩放、保存、调出、波移等功能
◆ 工作电源：内置电池供电
◆ 连续工作：＞4 h（亦可使用外接电源使用）
◆ 储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用
◆ 波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位
◆ 波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比
和叠加对比，可自动判断故障距离
◆ 外形尺寸：长2 7 0 m m×宽2 2 0 m m×高1 5 0 m m
◆ 重 量：1 . 2 k g
