SWJS系列介损测试仪
-

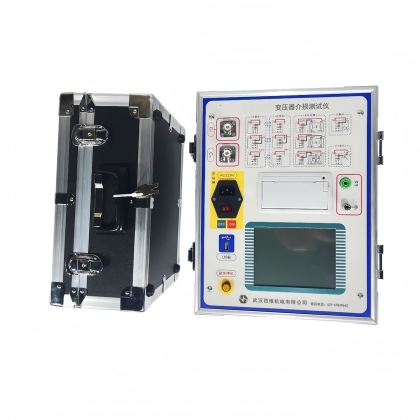

产品图片
SWJS系列介损测试仪
产品介绍
SWJS系列介损测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。
产品特点
◆ 超大液晶中文显示
◆海量存储数据
◆科学先进的数据管理
◆ 多种测试模式
◆CVT测试一步到位
◆不拆高压引线测量CVT
◆ CVT反接屏蔽法测量C0
◆高速采样信号
◆多重保护安全可靠
产品参数
1 | 使用条件 | -15℃～40℃ | RH＜80% | |
2 | 抗干扰原理 | 变频法 | ||
3 | 电 源 | AC 220V±10% | 允许发电机 | |
4 | 高压输出 | 0.5KV～10KV | 每隔0.1kV | |
精 度 | 2% | |||
最大电流 | 200mA | |||
容 量 | 2000VA | |||
5 | 自激电源 | AC 0V～50V/15A | 50HZ、60HZ单频 45HZ/55HZ 47.5HZ/52.5HZ 55HZ/65HZ 57.5HZ/62.5HZ 自动双变频 | |
6 | 分 辨 率 | tgδ: 0.001% | Cx: 0.001pF | |
7 | 精 度 | △tgδ:±(读数*1.0%+0.040%) | ||
△C x :±(读数*1.0%+1.00PF) | ||||
8 | 测量范围 | tgδ | 无限制 | |
C x | 15pF ＜ Cx ＜ 300nF | |||
10KV | Cx ＜ 60 nF | |||
5KV | Cx ＜ 150 nF | |||
1KV | Cx ＜ 300 nF | |||
CVT测试 | Cx ＜ 300 nF | |||
9 | CVT变比范围 | 10～10000 | ||
CVT变比精度 | 1% | |||
CVT变比分辨率 | 0.01 | |||
10 | 存储器大小 | 200 组 支持U盘数据存储 | ||
