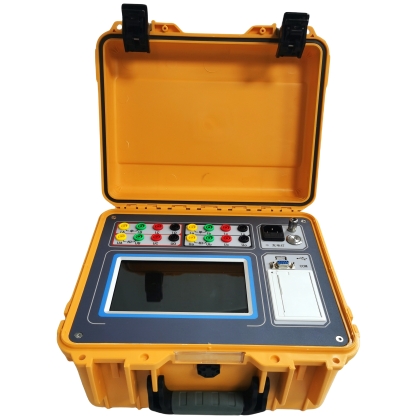

SWZB-8配变变压器直阻变比综合测试仪

本仪器是大容量锂电池供电的二合一配电变压器测试系统（直阻+变比），仅需要一套设备，可以完成两个项目的测试，不需要频繁的拆接测试线。

产品特点

◆ 一次接线、可完成直阻测试、变比测试。

◆ 直阻测试功能，针对Yn型、Y型和△型绕组均可采用三相自动方式测试，并计算出三相不平衡率；最高输出电流20A，可以满足配网变压器的低压线圈极低阻值的测试。

◆ 变比测试功能，具有三相、单相、Z型变压器测试功能；PT/CT变比、极性具有多种有线、无线通讯接口，方便仪器功能扩展。

◆ 仪器采用嵌入式Linux操作系统，具有较高的安全性、流畅性、易用性等。

◆ 仪器采用A7+M4双核架构，即满足测量的实时性，又满足操作的流畅性。

◆ 工业级7寸大屏显示，清新简约显示风格设计，为您创建舒适便捷的人机交互体验。

◆ 本仪器采用大容量锂电池供电，内置充电器。

产品参数

直阻测试
输出电流	20A、10A、5A、1A、0.1A、≤10mA
测量范围	20 A档 0.5mΩ～ 100mΩ 10 A档 1.0mΩ～ 300mΩ 5 A档 10 mΩ～ 1.0 Ω 1A档 200mΩ～ 6.0 Ω 0.1A档 2.0 Ω～ 60 Ω ≤10mA档 30 Ω～ 50 kΩ
准确度	±(读数×0.2% + 2个字)
变比测试
测量范围	0.9～10000
准确度	±(读数×0.1% + 2个字)(小于等于500) ±(读数×0.2% + 2个字)(大于500小于等于3000) ±(读数×0.3% + 2个字)(大于3000)
分辨率	0.9～9.9999(0.0001) 10～99.999(0.001) 100～999.99(0.01) 10000及以上(1)
