SWKC-7高压断路器综合测试仪
-

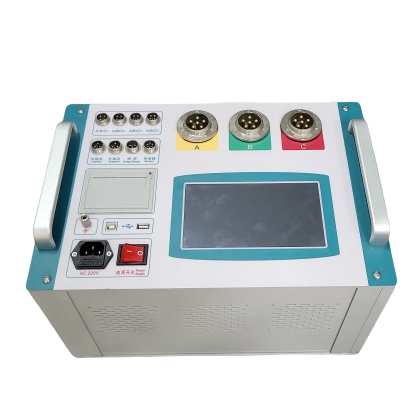

产品图片
SWKC-7高压断路器综合测试仪
产品介绍
◆ 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
◆ 超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。
◆加速度传感器(选配)，直线传感器，旋转传感器，安装极为方便、简捷。
◆开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
◆主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
◆主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
◆ 中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。
◆仪器配有数据分析管理软件，可与PC机联机操作，试验结果可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
◆ 刚分、刚合速度选择及自定义功能，根据需要设定，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速。
产品参数
◆时 间： 量程 20000.0ms 最小分辩率0.01ms
误差 ① 200 ms档位 0.01ms±5%
② 2000 ms档位 0.1ms±5%
③ 20000 ms档位 1ms±5%
◆ 回路电阻：量程 5 mΩ 最小分辨率0.1uΩ 误差：0.1 uΩ±5%
◆速 度： 量程 20.00m/s 分辩率0.01m/s
误差 ① 0-2m/s以内 0.1m/s±5%
② 2m/s以上 0.2m/s±5%
◆行 程：
量 程 | 分辩率 | 误 差 | |
真空断路器 | 50.0mm | 0.1mm |
0.1mm±5% |
SF6断路器 | 300.0mm | 1mm | |
少油断路器 | 600.0mm |
◆电 流： 最大量程 20.00A 分辩率0.01A
◆输出电源： DC0～300V数字可调/20A（瞬时工作），分辨率1V。
