SWJF-5局部放电检测仪
-

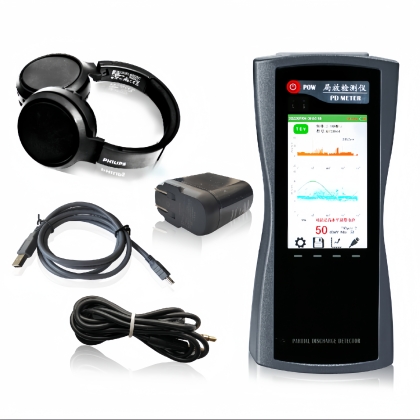

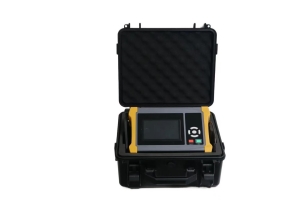

产品图片
SWJF-5局部放电检测仪
产品介绍
局部放电检测仪运用超声波原理，对包括高压开关柜、环网柜、互感器、变压器、GIS、架空线路、电缆等设备的局部放电程度进行检测，以判断设备绝缘状态。
产品特点
◆人性化的人机界面方便不同设备的数据管理，可直观显示二维，三维图，可自动出放电诊断报告。
◆内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器，用户可根据自己的需求选择传感器。
◆采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便。
◆测试带宽范围为30kHz ~ 2.0GHz，适用各种频段的检测原理。
产品参数
地电波参数 | 特高频参数 | ||
测量范围 | 0-60 dBmV | 检测频段 | 300～2000MHz |
分辨率 | 1dB | 测量范围 | 0-60 dBmV |
精度 | ±1dB | 灵敏度 | 2.4V/m |
每周期最大脉冲 | 1400 | 传感器频段 | 300～2000MHz |
测量频带 | 3～100MHz | ||
非接触式超声波参数 | 接触式超声波参数 | ||
测量范围 | -6dBμV～68dBμV | 测量范围 | -6dBμV 至 68dBμV |
分辨率 | 1dB | 分辨率 | 1dB |
精度 | ±1dB | 精度 | ±1dB |
传感器中心频率 | 40 kHz | 频率范围 | 20～200 kHz |
高频互感器参数 | |||
传感器传输阻抗 | 9.9mV/mA | 检测频率 | 3～30MHz |
灵敏度 | ≤50pC | ||
