SW系列试验变压器
-
产品图片

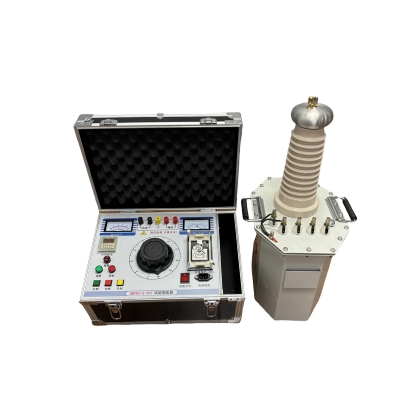

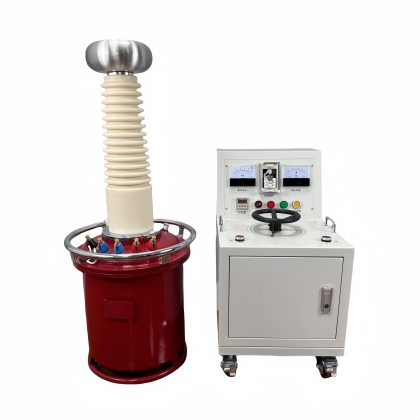

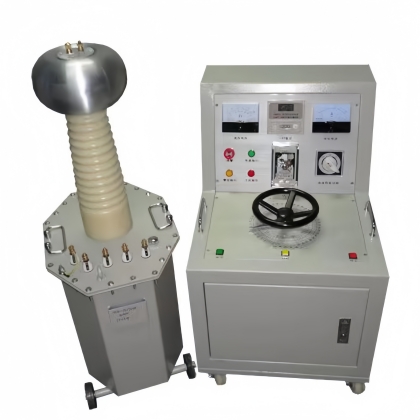

SW系列试验变压器
产品介绍
工频交流耐压试验装置是由高压试验控制台（箱）和高压试验变压器组成，用于对各种电气设备、电气元件、绝缘材料进行在规定电压下的工频交流耐压试验，以考核被试品的绝缘耐压水平，发现被试品的绝缘缺陷，衡量被试品的耐压能力，时电力系统最基础最重要的试验设备。
产品特点
◆高压控制台（箱）主要是控制试验输出的电压和电流，同时具有合闸、计时、过电压电流保护、声光报警、设定耐压时间、手动或电动升降压、自动保护回零等功能，使用方便，安全可靠。
◆本系列试验变压器有油浸式、SF6充气式、干式，具有体积小，重量轻，性能稳定等优点
◆可根据用户需求定制自动控制台（箱），可根据用户需求配置附件：泄露电流测量仪表（微安表），测量球间隙，保护电阻，隔离变压器等，最大程度满足用户需求。
产品参数
型 号 | 容量(kvA) | 电源电压（V） | 输出电压(kV) | 输入电流(A) | 高压电流(mA) |
SWYDJ(Q)-1.5/50Y | 1.5 | 220 | 50 | 7.5 | 30 |
SWYDJ(Q)-3/50Y | 3 | 220 | 50 | 15 | 60 |
SWYDJ(Q)-5/50Y | 5 | 220 | 50 | 25 | 100 |
SWYDJ(Q)-10/50Y | 10 | 220 | 50 | 50 | 200 |
SWYDJ(Q)-15/50Y | 15 | 380+N | 50 | 37.5 | 300 |
SWYDJ(Q)-20/50Y | 20 | 380+N | 50 | 50 | 400 |
SWYDJ(Q)-30/50Y | 30 | 380+N | 50 | 75 | 600 |
SWYDJ(Q)-40/50Y | 40 | 380+N | 50 | 100 | 800 |
SWYDJ(Q)-50/50Y | 50 | 380+N | 50 | 125 | 1000 |
SWYDJ(Q)-5/100Y | 5 | 220 | 100 | 25 | 50 |
SWYDJ(Q)-10/100Y | 10 | 220 | 100 | 50 | 100 |
SWYDJ(Q)-15/100Y | 15 | 380+N | 100 | 37.5 | 150 |
SWYDJ(Q)-20/100Y | 20 | 380+N | 100 | 50 | 200 |
SWYDJ(Q)-25/100Y | 25 | 380+N | 100 | 62.5 | 250 |
SWYDJ(Q)-30/100Y | 30 | 380+N | 100 | 75 | 300 |
SWYDJ(Q)-40/100Y | 40 | 380+N | 100 | 100 | 400 |
SWYDJ(Q)-50/100Y | 50 | 380+N | 100 | 125 | 500 |
